2019年4月3日,施耐德電氣面向關鍵基礎設施和邊緣應用推出Galaxy VS UPS系列,這是一種高效、模塊化、易于部署的10～100kVA三相UPS,旨在滿足IT、商業和工業設施的關鍵電力需求。憑借GalaxyVSUPS系列的優異特性和富于創新的特色,一經推出即獲訂單。
2019年5月8日～9日,以《UPS應用》雜志社總編何春華女士為首的專家組對Galaxy VS系列100kVA三相UPS進行了測評。
為什么Galaxy VS UPS系列能獲得用戶的青睞,它與現有的各種類型的UPS相比,除在電氣參數上具有優勢以外,還有幾個(不限于幾個)特色。專家組在現場,在對幾個重要的技術規格進行測試和演示的同時,與公司技術人員一起,觀測和領會了Galaxy VS UPS系列所具有的特色。
1 設計結構緊湊、靈活,可適用于任何環境

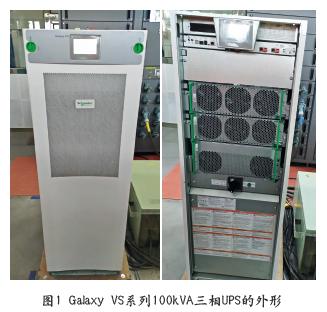

圖1為GalaxyVS系列100kVA三相UPS的外形。
Galaxy VS是塔式機兼有模塊化設計的UPS,即Galaxy VS是具備了部分模塊化功能的塔式機。
由于采用全模塊化的設計和配備鋰電池,與Galaxy5500機器相比,占地面積降低了26%。
2 采用軟開關混合逆變技術
與四電平技術相比,半導體功率器件的數量減半,不僅具有較高的可靠性和穩定性,也具有良好的經濟性,同時效率大幅提升。圖2為在雙變換模式和E模式下的效率實測數據。在實測過程中,我們?cè)谪?fù)載率分別為10%、30%、50%、75%和100%的情況下,對雙變換模式和E模式下的效率進行了測試:
(1)在雙變換模式下的效率
雙變換模式下的效率見表1。

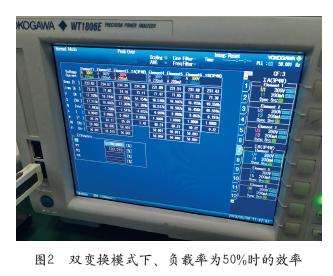

以50%負載率為例,圖2給出了雙變換模式下的效率實測數據圖。
(2)在E模式下的效率

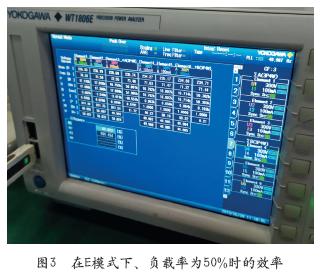

E模式下的效率見表2。與雙變換模式下的效率相比,E模式下的效率有明顯地提高。圖3為在E模式下、負載率為50%時的效率。
結論:在雙變換模式下的效率最高可達97%;在E模式下的效率最高可達99%。
3 并機邏輯——正常模式為功率均分,故障模式為負載率均分

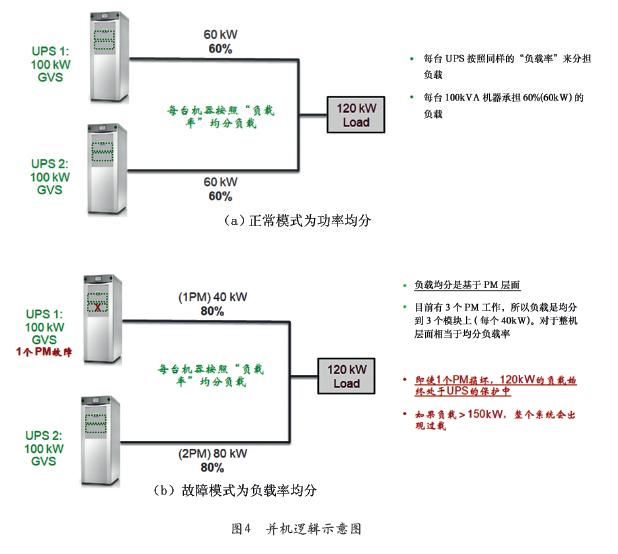

圖4給出兩臺GVS100kVAUPS給120kW負載供電的(1+1)冗余架構,圖4(a)為正常模式,按功率均分為120kW負載供電,每臺機器分擔60kW;圖4(b)表示在故障模式下,按每臺機器負載率均分的情況,存在故障的UPS1分擔40kW,而正常工作的UPS2分擔80kW,兩臺機器的負載率均為80%。
結論:這種并機邏輯體現了GVSUPS兼有塔式機和模塊化機的特點。
4 切換時間的測試

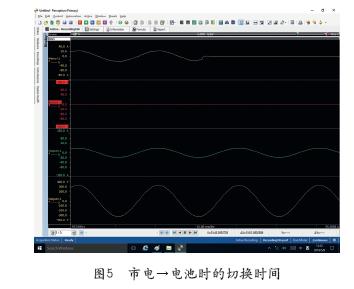

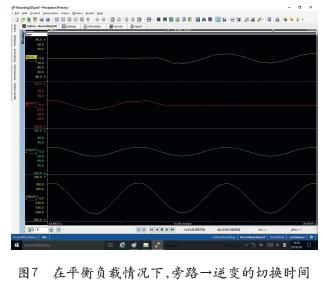

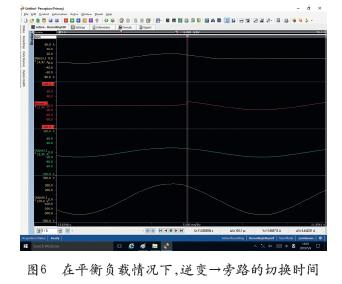

在做切換時間的測試時,對市電→電池的切換、逆變→旁路的切換、旁路→逆變的切換、雙變換模式→E變換模式的切換、E變換模式→雙變換模式的切換等進行了實測,鑒于篇幅所限,這里僅給出部分切換時間的示波圖。圖5給出了市電切換電池時的切換時間,從示波圖中可以看出,切換時間不大于0.5ms。圖6和圖7分別為在平衡負載情況下,逆變→旁路和旁路→逆變的切換時間示波圖。

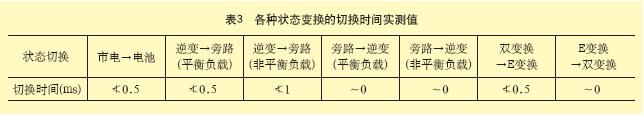

各種狀態變換的切換時間實測值見表3。
結論:狀態切換時的時間非常小,可以認為零切換時間。
5 負載突變的測試

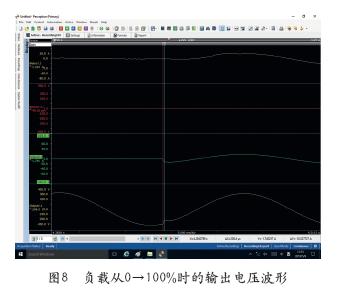

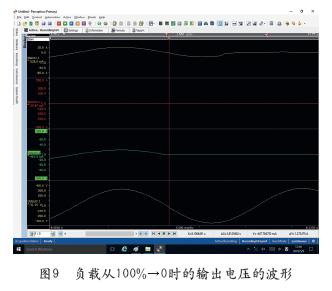

圖8和圖9分別給出負載從0→100%和100%→0時輸出電壓的波形,表示在0.5ms內輸出電壓趨于穩定。
結論:負載突變時,輸出電壓在極短的時間內趨于穩定。
6 在非線性負載下,輸出電壓的波形

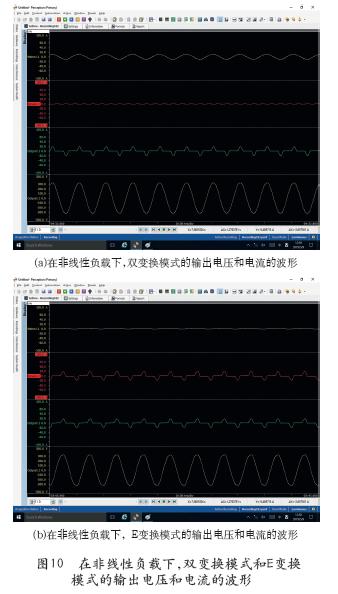

在圖10中給出了在非線性負載下,模式和E變換模式的輸出電壓和電流的波形,可以看出,輸出電壓波形是一個理想的正弦波。
結論:在非線性負載下,雙變換模式和E變換模式的輸出電壓和電流的波形是一個理想的正弦波。
7 過載測試

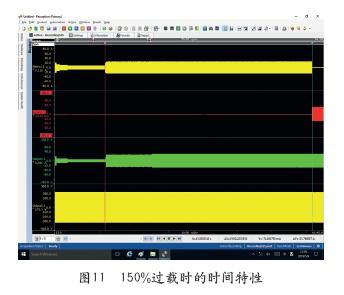

圖11給出了150%過載時的時間特性。
結論:150%的過載時間在1min以上。
8 兼容鋰電池
Galaxy VS的機器完全兼容鋰電池。與鉛酸蓄電池比較,通過使用鋰電池的儲能方式,具有占地空間更小,重量更輕的優勢。
Galaxy VS UPS系列的鋰電池是由施耐德認證過的、三星特制的三元鋰電池。鋰電池組設置了三級保護,第一級保護有一個柜體級的BMS保護系統;每一個柜體里分成不同的模塊,每一個模塊里面又有一級的保護裝置保護這一組電池;在每一組電池里,每一個單元還有它自己的BMS系統。這三級保護系統是全部聯動的、互相保護的。也就是說,當一旦發現問題的時候,可以提前去做預判和預警,直接把帶有這組電池的機器退出,防止出現熱失控或者著火的情況。
三星的鋰電池與UPS匹配支持大電流充放電。通過三級的保護系統,包括和UPS之間的配合測試通訊,整個充電的過程是完全匹配鋰電池應用的。據介紹,三星鋰電池現在配合著施耐德的UPS應用已經有十年,從第一臺的機器到現在,沒有任何一個鋰電池組發生熱失控的故障。
結論:通過介紹和對近幾年施耐德電氣各UPS系列應用鋰電池實際狀況,認為鋰電池在GalaxyVSUPS的應用是成功的。
9 幾個人性化設計的例子
?、佥斎攵擞幸粋€(gè)很大的保險.這個保險最主要的目的是為了保護人身安全,因?yàn)樵谶M(jìn)行在線維修帶電拔插時,會產生拉弧,其長度可達1m,對800mm的機柜深度來說,電弧串出機柜,會對操作人員造成傷害。有了這個保險,可將電弧減小到600mm,電弧不會串出機柜,確保了人身安全;
?、谝粋€(gè)50kVA的模塊有38kg重,需要兩個人來插拔。插拔的軌道上增設一個卡口,起到緩沖作用,避免插拔時用力過猛,過重的模塊造成掉落,誤傷操作人員;
③在機柜的下方布設了一片透明的塑料片,并在相應的測量點處開孔,既方便了測量又保證了人身安全。
④機柜上的顯示屏,提供了多種語言,適應了全球化應用,中文的推出,為在國內推廣應用提供了更廣闊的前景,也更人性化了。
?、軬alaxy VS UPS的工作頻率為24kHz,這個頻率的噪聲人耳是聽不到的,在負載率很高的時候,風扇要全速轉動,會聽到一些噪音,如果風扇不全速轉動的話,基本上很難能聽到這個噪音,可以說,GalaxyVSUPS系列是一款安靜的機器。
10 幾點希望
?、俦敬螠y(cè)評的Galaxy VS系列100kVA三相UPS,其鋰電池是外設電池柜,希望能有內設電池的Galaxy VS系列UPS;
?、谙Ｍ芡瞥鰞?nèi)含UPS和鋰電池的一體化智能機柜;
?、奂涌霨alaxy VS系列UPS的推廣應用。
