模塊化APCUPS系統設計淺析-施耐德發布
1 引言
模塊化APCUPS系統由功率模塊、旁路模塊、顯示模塊、機柜等組件構成。其中功率模塊是最主要的構成部分。在系統容量確定的情況下,模塊化UPS系統可由不同容量和數量的功率模塊構成。
可以說功率模塊的容量或數量的確定是影響系統架構的主要因素。
2 模塊數量對系統可用性的影響
(1)系統分析模型

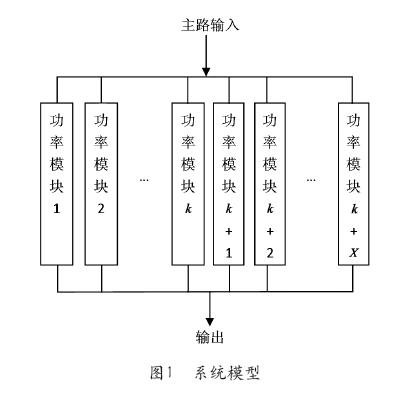

為了簡化分析過程,只考慮功率模塊數量對系統可靠性的影響,采用圖1所示的系統模型。系統模型中雖然忽略了控制系統、蓄電池系統、旁路系統等因素,但對系統的定性分析沒有影響。
(2)可用性計算
根據概率統計學相關理論,系統模型的可用性表達式為
其中,A為系統可用性;A0為單模塊可用性;
n為系統模塊總數量;
k為必需模塊數量;
n-k為冗余模塊數量。

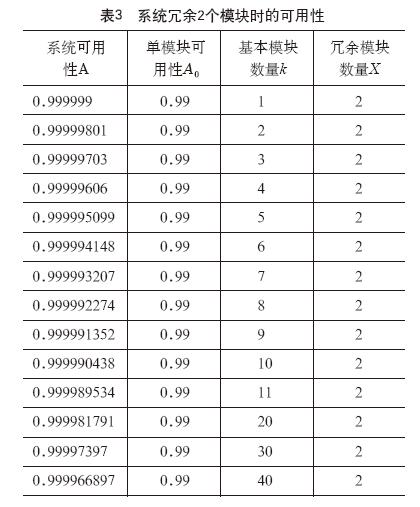

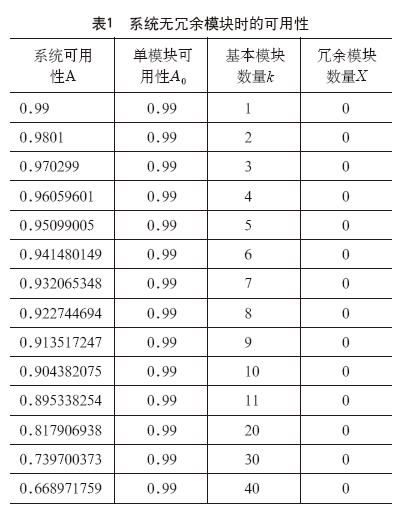

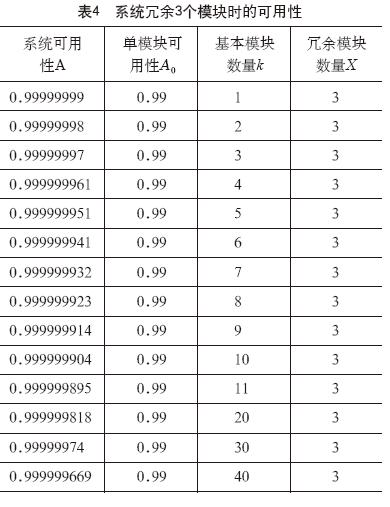

由式(1),分別計算一個模塊化電源系統在各種配置情況下的可用性,假設單個模塊的可用性為A0=0.99。其計算結果如表1～表4所示,分別為系統無冗余模塊時的可用性、系統冗余1個模塊時的可用性、系統冗余2個模塊時的可用性和系統冗余3個模塊時的可用性。
(3)計算結果分析
根據以上計算結果,可以得出以下結論:
?、倌K化UPS系統必須保持至少有1個冗余功率模塊(X≥1),否則系統的可用性將隨模塊數量增多而大幅下降,如表1所示;
?、谌哂嗄K的數量X對系統的可靠性起到?jīng)Q定性的作用。每增加1個冗余模塊,可靠性呈現數量級增加。如表2、表3、表4所示;
?、墼谌哂嗄K數量一定的情況下,組成系統的模塊數量越多,可用性越低;
④從系統可用性考慮,希望系統冗余模塊數量X越大越好。
3 模塊數量對系統經濟性的影響
模塊數量主要在以下兩個方面對系統的經濟性產生影響:
① 初期的采購費用
在同一系統容量下,組成系統的模塊數量越多,成本越高。如20個10kVA模塊成本要高于10個20kVA模塊成本。
?、谙到y(tǒng)后期運維成本
模塊的數量越多,后期的運維成本越高。這可以由系統故障率反映出來。
系統故障率的計算公式為 λ=(k+X)λ0 (2)
式中,λ0-單模塊故障率;
k-基本功率模塊數量;
X-冗余功率模塊數量。

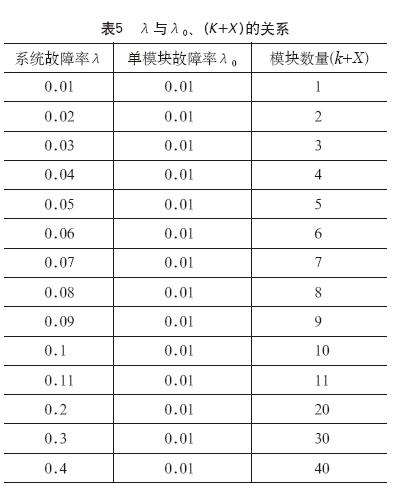

系統故障率λ與單模塊率λ0、模塊數量(k+X)的關系見表5。
可見隨著模塊數量的增加,系統的故障率也成倍上升。而系統故障率與系統的后期運維費用有關。這里包括了用戶的運維人員的工作量、模塊的維修費用等。
因此,從系統經濟性考慮,希望系統的模塊數量(k+X)越小越好。
4 APCUPS電源系統容量和冗余模塊容量的確定
依據國標GB50174-2008《電子信息系統機房設計規范》,不間斷電源系統基本容量的計算公式為
E≥1.2P (3)
式中,E-不間斷電源系統的基本容量;
P-電子信息設備的計算負荷。
據此,模塊化UPS系統電源系統的基本容量可以表達為
E=(k+X)P0 (4)
式中,P0-功率模塊容量;
k-基本功率模塊數量;
X-冗余功率模塊數量。
由式(3)和式(4)可知:
系統冗余功率為E-P=E-(1/1.2)E≈17%E≈XPo
功率模塊的容量、數量和系統容量的關系為
(5)

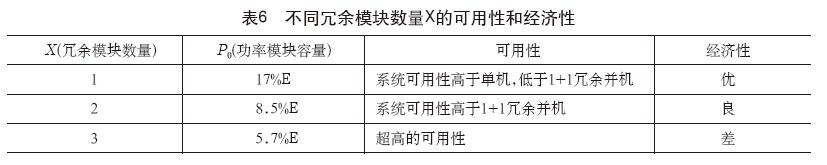

可見雖然冗余數量X越大,系統可用性越高;但功率模塊容量P0越小。系統總模塊數量k+X越大,系統經濟性越差。為兼顧系統的可用性和經濟性,必須在一定的可用性指導下,合理選擇模塊數量。表6給出了不同冗余模塊數量X的可用性和經濟性。
由表6可知,X=2時,即系統具有2個冗余模塊時,模塊化UPS系統可獲得較好的綜合性能。X≥3時,可獲得不具實際意義的超高的可用性,而且系統的復雜性增加,經濟性將明顯變差。所以,合理的功率模塊的容量范圍應該是:
實際應用中,由于運行負荷往往低于計算負荷,系統實際冗余量遠大于17%E。即便按照X=1設計,系統實際運行時,冗余模塊的數量也可能等于或大于2,已經具備了較高的可用性。因此,在確定模塊容量時,可以適當?shù)叵蚱蠓较蜻M(jìn)行修正。
